SIMULIA 2023 新功能直通车|Fe-safe 2023 新功能介绍

2023-01-10 13:15:20 栏目:新闻动态 浏览:616
Fe-safe 2023x
Fe-safe的功能增强



3DEXPERIENCE中的更新


1

疲劳耐久性分析界面集成到结构和力学分析App的UX和数据模型当中,支持在同一个App中和同一个仿真对象中定义分析步、相互作用、边界条件、载荷以及耐久性特征。


2

支持结构(Abaqus)和疲劳耐久性(Fe-safe)分析的自动执行链。


3

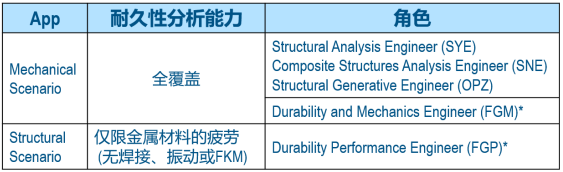

角色的更新。从R2023x GA开始,结构和耐久性工程师(FHM)的角色取消。从23x FD01+开始,3DEXPERIENCE的许可对应如下:


说明:* 表示 SIMULIA.WORKS 角色

4

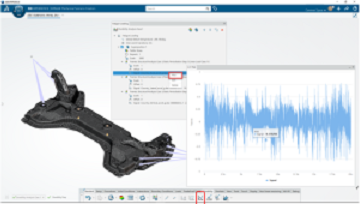

全新的载荷定义界面,同时具备基本的数据绘制及处理功能。



5

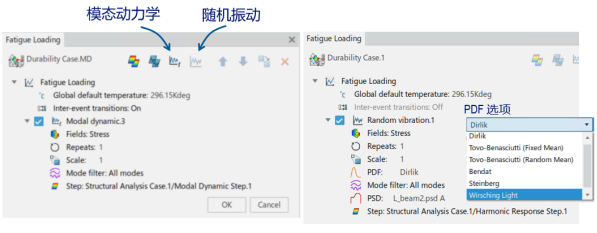

从22x FD04开始,支持模态动力学以及随机振动的载荷定义。



6

增强了焊接疲劳功能,在22xGA中集成了Verity的线焊疲劳,在22x FD03中增加了Verity中的点焊疲劳,集成了Point Fasteners, 很容易创建焊点和搭接模型,同时,支持实体六面体、刚体、弹簧以及梁结构的疲劳分析以及薄板失效。

7

支持在云上执行耐久性分析(22xFD01)及案例储存(22xFD02),同时能够自动生成用于场输出的传感器(22xFD03)。



焊接疲劳的增强



  • 增强了在结构应力法中节点力的计算。消除了完美结构化网格的要求,但仍需要沿假定的裂纹表面定义单元面。

  • 增强了复杂载荷下的焊点疲劳计算。

  • 增加了Verity中线焊疲劳的压缩平均应力修正。

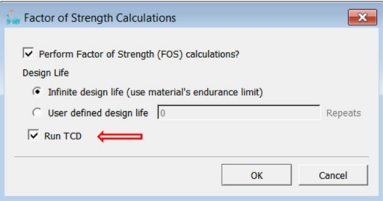

TCD的增强



在2022 FD02支持有限寿命分析,在2022 FD04中,进一步支持应力张量输出。





新增Fatemi-Socie算法



Fatemi-Socie疲劳算法自1988已经开始使用,实际上Brown-Miller算法通常足够精确, 但是满足客户的需求,增加了该算法。损伤计算公式如下:


实际计算过程中,需要扭转疲劳属性,在没有扭转疲劳属性的情况下,提供近似算法。默认情况下,执行最精确的循环数据提取,同时也支持切换到只使用循环终点数据。

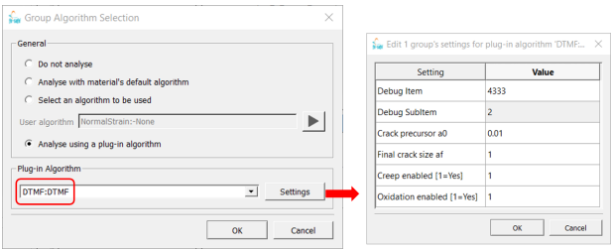

热应力疲劳分析的增强



基于Fraunhofer IWM在过去20年开发的DTMF技术,可作为插件提供给相应的用户进行评估使用。与TURBOlife相比,需要的损伤参数更少。同样也是基于Miner准则计算累积损伤。




随机振动疲劳分析



  • 支持PSD曲线的对数插值。



即将迎来的更新

后续会持续针对3DEXPERIENCE和Fe-safe进行更新。针对3DEXPERIENCE,即将更新的内容包括:FKM焊接疲劳SSE可视化、疲劳载荷对话框的信号选择UX改进、DTMF 支持、耐久性分析案例中的疲劳算法重写、耐久性分析案例中的材料指派重写;针对Fe-safe,将对等效结构应力的计算进行修正,同时增强Brown-Miller 循环数据提取。具体更新时间以实际版本发布为准。
