AnyCAD 技术

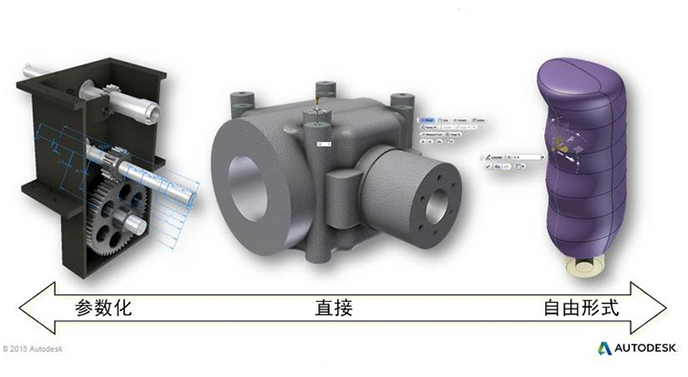

按需选择建模工具
机电链接设计
将AutoCAD Electrical2D电气设计与Inventor3D机械设计完美无缝集成,优化项目设计,产品专门针对电气和自动化系统设计的企业用户,它帮助用户将2D电气设计数据与3D机械设计数据直接集成。这种集成方式将大大提高机械与电气团队间的协同工作效率,并会显著缩短项目设计到生产完成的周期。

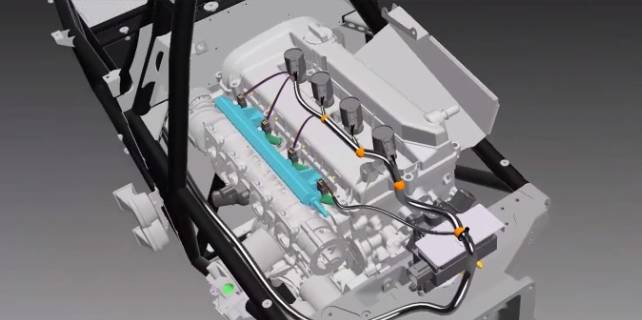

Inventor和AutoCAD Electrical中的新机电链接提供两者之间平滑的数据交换和更新。3D模式的电气装配布局设计能够在投入生产前尽早的模拟出设备的空间布局,更有效的利用空间。新机电选项卡已被添加到功能区。通过它的3D自动布线功能使现场布线更容易,机柜或机器设备的3D自动布线遵循最优路径原则,能够真实的统计出电线和电缆的精细长度清单。当然,也能够帮助企业在工艺线束设计中提供解决方案。电气设备的零部件及项目图纸管理可以通过autodesk vault系统直接管理与集成。
多实体钣金

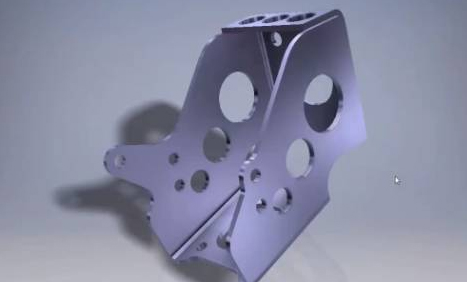

在钣金环境下,平板、异形板、轮廓旋转、等钣金功能支持多实体,更多满足您的需求。同时新增允许折弯半径为零值以及转换为钣金时自动检测厚度。
DWG Underlay(底衬)
导入DWG图形,且可进行图层可见性控制,通过投影DWG块到二维草图可直接用于新建特征。并且可以实现二维和三维的关联更新。
更多新功能请访问欧特克官网 http://www.autodesk.com.cn/products/inventor/features/all/gallery-view
