欧特克日本公司（AutodeskJapan）2016年4月6日推出了3D-CAD“AutodeskInventor”的新版本“AutodeskInventor2017”。除了用于实现部件轻量化的形状生成功能“形状发生器”（ShapeGenerator）之外，还强化了参考CAD数据交换用标准规格“STEP（ISO10303）”的数据来推进设计作业的功能，以及以3DPDF形式输出设计结果的功能等。

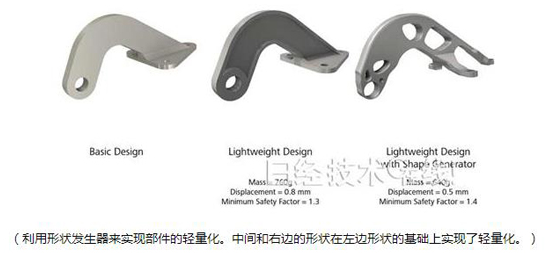

    形状发生器功能可将现有部件的形状数据等作为初始形状，通过去掉应力较小的部分等方法，在确保强度等的情况下实现部件的轻量化。用户可指定安装孔的位置等不需要更改的部分，以及与邻近部件的边界等不能超出界限的部分，还能进一步定义对部件施加的负载。用户指定部件的轻量化比例等目标值之后，软件会自动生成符合条件的形状。

    新版本可在部件随着重量的减轻而在形状中出现较细的棒状部分时，由用户指定其最小粗细尺寸。形状发生器会遵守这一尺寸，不会生成更细的形状。而且，如果用户想生成左右对称的形状，还可以对平面进行限制设定，使形状能够对称。同时还提高了易用性，以轻量化目标值为例，以前的版本只能指定与初始形状相比减轻重量的比例，而新版本则能够指定重量的绝对值。

    制作出来的新形状3D模型是微小多边形（Polygon）的集合（多边形网格）。虽然也可以直接将其用于3D打印造型，但新版本还具有将其改为CAD实体模型的功能。通过在同一空间内重叠初始形状的实体模型与多边形网格，并参考多边形的位置来编辑实体模型，可以获得与多边形网格同等形状的实体模型。

    能够参考STEP数据的功能是“AnyCAD”（可参考Inventor以外的CAD数据）功能的扩展。AnyCAD功能是在保持与原文件联动的情况下加入形状信息的功能，与转换文件之后再将其打开的功能不同。特点是可随着原文件的更新来进行形状信息的更新。据欧特克介绍，在新版本的强化功能中，现有用户对3DPDF输出功能的要求最为强烈。

    关于建模功能，新版本可以直接在3D空间内描画出用来制作形状的基础线（草图）。以前包括其他公司开发的CAD在内，基本上都需要先定义草图用平面，然后再描画草图。

    此次还强化了按照二维图纸来制作3D模型时使用的、AutoCAD原生数据（NativeData）格式“DWG”加入功能。DWG其实为2D数据格式，经常用于表现两面图或三面图，以前的版本只能将加入的DWG数据粘贴在一个平面上。而新版本则可以将DWG数据粘贴到多个面上，而且可以截取显示内容进行其他操作，比如让与正面相对的面只显示正面图，让与其垂直的面只显示侧面图或顶面图。
