继矩形阵列和环形阵列之后，Inventor 2017加入了第三种阵列方式，草图驱动的阵列，该命令和其他两个阵列命令一起，位于三维模型标签的阵列面板上。

对于阵列的对象，与另外两个阵列命令一样，可以选择特征或者是实体。每一个阵列引用的放置位置通过草图点来控制，草图点来自确定的一张二维或者三维草图，不能从多张草图中任意拾取，如果模型中仅有一张草图可见，该草图会默认被选中。另外需要指出的是，除了中心点，其他诸如普通点，线段端点，圆心都会被过滤掉，不能作为阵列引用的放置点。

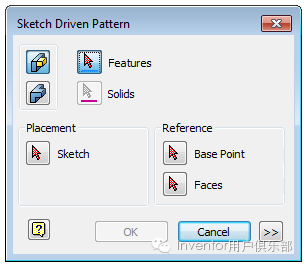

图1：草图驱动的阵列对话框

在草图驱动的阵列中，还需指定一个基准点，它控制着阵列引用和草图点的相对位置。在创建阵列时，Inventor会计算出一个默认的基准点。规则如下，

1.如果草图点来自一个三维草图，默认的基准点是阵列对象的重心

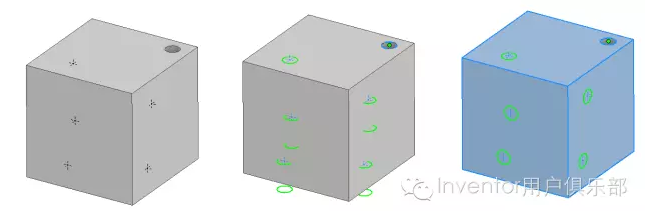

图2：重心为默认基准点

2.如果草图点来自一个二维草图，

1) 阵列对象和草图点所在平面有相交，默认的基准点是相交轮廓线的中心

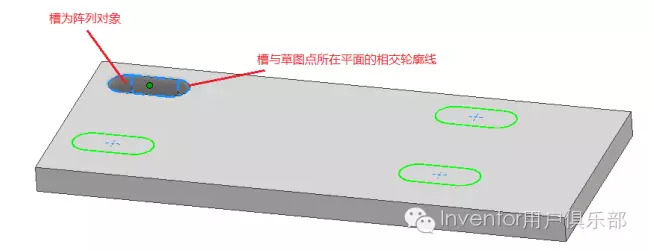

图3：相交轮廓线中心为默认基准点

2) 阵列对象和草图点所在平面无相交，默认的基准点是阵列对象的重心

3.如果阵列对象包含一个工作点，默认的基准点是该工作点

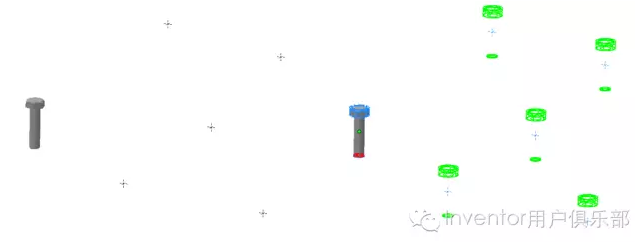

图4：工作点为默认基准点

4.如果阵列对象包含多个工作点，将选择其中一个工作点作为默认基准点，此时通常需手动拾取基准点

除了基准点控制位置，还可选择参考面以决定阵列引用的方向。使用参考面来控制阵列引用的步骤是

1) 选择基准点

2) 选择第一个参考面，要注意的是这个参考面必须过基准点

3) 选择其他过草图点的参考面

如下图所示，三维草图点分布在不同面上，通过阵列预览观察，默认情况下所有孔的开口方向都是向上，而选择参考面后，开孔方向为参考面的法向。

图5：参考面控制方向

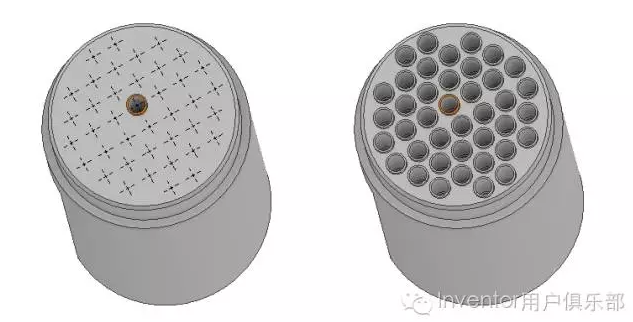

在阵列零部件时，零件中草图驱动的阵列，可以作为关联特征来选择。如下图所示，先在零件中完成一个草图驱动的阵列。

图6：零件中的阵列

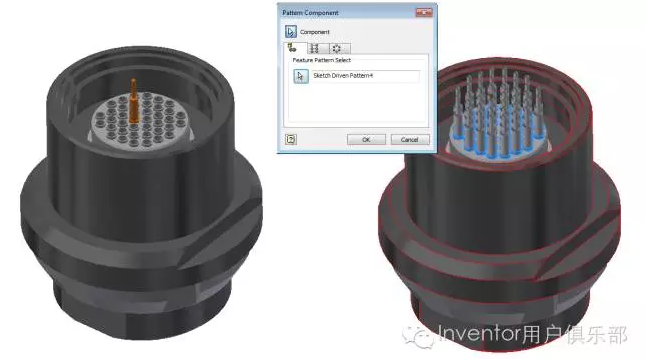

在阵列零部件时，选择的关联特征阵列为上一步完成的草图驱动的阵列，这样就把针脚阵列到每一个孔中。需要指出的是，在最先放置针脚这个模型时，必须配合到原始的阵列对象中，不能配合到阵列的引用中，以免出现位置偏差。

图7：正确的阵列结果

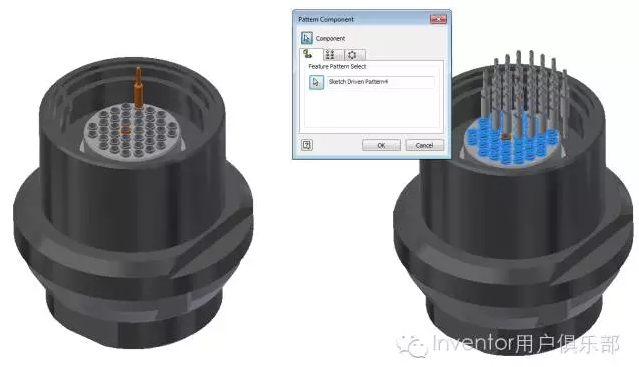

图8：错误的阵列结果
