Inventor 2022 新功能之 – 实例属性

2021-06-11 13:38:46 栏目:新闻动态 浏览:457


您是否有时想在 Inventor 模型和工程图中标识组件的每个单独的实例文件呢?也许您想添加组件的用途,例如“入口”和“出口”,或唯一的跟踪号码,或维修信息?Inventor 2022 中新的实例属性功能允许您将属性 iProperty 替代分配给各个组件实例。



实例属性不会影响组件文件中的属性 iProperty,它们被存储在装配文件中。实际上,零件文件是不知道实例属性的。您可以将它们视为“带情景的属性”,它们仅在包含它们装配的情景中可用。实例属性仅分配给单个组件实例,并覆盖自定义属性 iProperty



您可以在 BOM 表编辑器中查看和编辑实例属性,同时在 BOM 表编辑器中提供了新的“合并实例行”选项。您也可以在 2D 和 3D 注释以及工程图中的零件序号,引线注释和零件列表中使用唯一的实例属性。



Inventor 2022 中的实例属性允许为单个组件添加或覆盖自定义属性 iProperty 数据。




实例属性:

  • 将信息(标签,属性)分配给各个零部件(零件,装配体)实例;
  • 被存储在上一级父装配中;

  • 当存储在子装配中时,在顶部装配中可用;

  • 可以视为自定义属性 iProperty 的扩展;
  • 与组件自定义属性 iProperty 分开存在,或可以覆盖现有的自定义属性 iProperty 值;
  • 在“实例属性”或“BOM”对话框中创建和编辑;
  • 可以包含在零件清单,零件序号,引线注释和草绘符号中;
  • 如果不存在实例属性,则 BOM 表,自定义属性 iProperty,零件清单,零件序号和引线注释将像以前的版本一样工作。

您可以使用实例属性:

  • 覆盖库(资源中心)组件的自定义属性 iProperty 值;

  • 将原理图中的标签添加到三维装配模型中的组件,并在工程图中使用它们;

  • 确定运输过程或安装中各个组件的位置;

  • 在 BOM 表和零件列表中分离各个实例,并向其添加特定信息。例如,组件设置或可能的组件替换;

  • 将自定义 ID 添加到单个零部件或零部件实例,并使用它们替换装配图和子装配图中的项目编号;

  • 将装配信息添加到模型。例如,将步骤序号分配给各个装配零件,或将焊接信息添加到焊接零件。

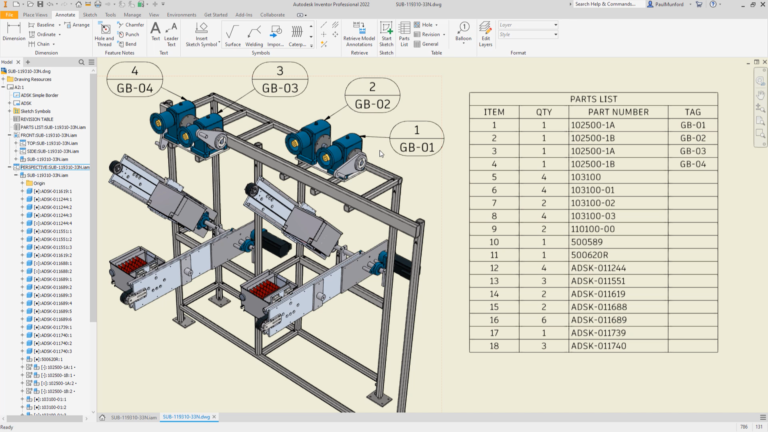

下面就通过一个小视频了解这个新的工作流程:
