Inventor 2022 新功能之 – 模型简化-汇识科技-Autodesk/达索授权代理商

2021-06-16 13:14:23 栏目：新闻动态浏览：1974

我们的 Inventor 模型包含了我们设计制造所需的所有信息，这是我们的最终目标……但有的时候又期待它不是这样的！

您可能希望在保护知识产权的同时共享您的设计。您可能需要一个简化的模型去做分析模拟或设计渲染。

您可能希望减小文件大小以加快大装配的响应速度，或者您可能希望创建模型的简化版本，以导出到其他格式，例如 BIM。

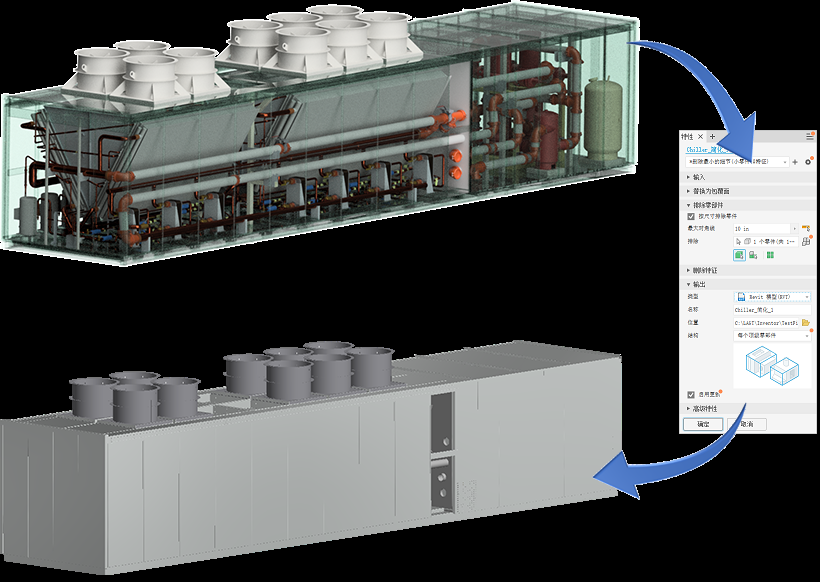

Autodesk Inventor 的简化工具集允许您从“自顶向下”简化设计，算法上删除零件或特征以满足您的需求。

Autodesk Inventor 2022 为我们带来了简化命令的新版本，它将用户界面移植到可固定的属性面板中，并提供了一些附加的功能，如自动删除浮雕特征等。


新的“简化”命令具有如下优点：

◆ 使用新的特性面板简化了工作流，并消除了前面对话框选项卡式页面之间的切换。

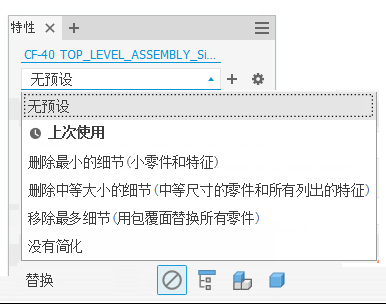

◆ 提供了四个内置预设。您还可以创建自己的预设，以在特性面板中对一些选项参数进行赋值。


◆ 可以将部件另存为新零件、替换模型状态或 Revit 模型 (RVT)。

◆ 改进并扩展了特征识别，可让您按深度过滤腔体，删除孔、圆角、倒角、凸雕特征、和中空体等。

◆ “简化”命令已集成到“RVT 导出”命令中，这样就无需单独执行额外的任务。

观看下面的视频，来快速浏览 Inventor 2022 中新的简化用户界面和工作流程：

了解更多Inventor2022新功能，马上报名参加6月25日的会议吧~

https://www.bagevent.com/event/7389677
