数字化赋能企业转型(二)|系统工程与正向设计为企业提供源动力

2022-02-16 15:50:57 栏目:新闻动态 浏览:280

高端产品研制具有较高的复杂度。如何做到将产品做成正向与高端,增强产品创新能力,做到“人无我有,人有我强”的程度,需要考虑如下问题:


  • 如何确保遵循市场需求和规定,缩短上市时间并降低研制成本?

  • 任务越来越复杂,越来越难以管理日益增加的复杂度?

  • 如何加速复杂系统和产品的开发和验证提升产品的市场竞争力?

  • 能否提前验证跨多个工程学科的复杂产品和系统的行为?

  • 如何在统一的上下文环境中进行协同创新研制,避免检入检出,加快协作效率?


复杂装备产品的研制过程涉及多领域,需要构建端到端需求应对与正向设计的体系,在此基础上实现设计、机械、电气、液压、控制系统等多专业设计对象的强关联,使得从逻辑到物理的流程实现设计的自动化与规范传递。

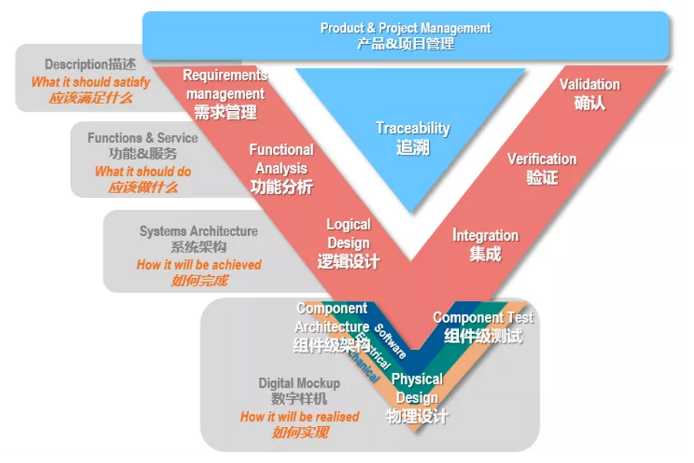

构建基于模型的系统工程体系涉及到产品的需求R、功能F、逻辑L、物理P四方面的工程信息,最大限度地降低了整体产品的复杂性,实现:


  • 强大能力展现复杂系统(系统的系统);

  • 深入理解每个系统的场景和行为;

  • 完整把控接口完整性;

  • 提高可追溯性和变更管理。


01

需求管理与结构化

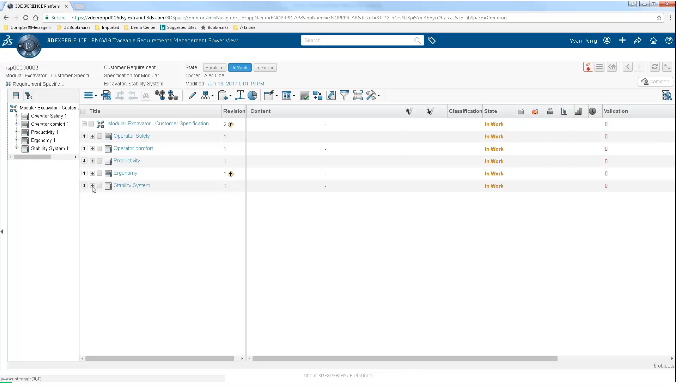

需求是客户和产品研发人员之间沟通的主要途径,涉及到需要、要求、总体指标、技术指标、技术要求、技术参数等要素。需求管理的根本目的就是要把需求工程化,让需求去指导产品的工程开发。


需求的结构化是按照产品需求进行分析分解为不同的分系统、零件设备定义任务书,分配技术指标,定义交换接口规范,最后进行系统的整合测试,以满足各种指标的要求。

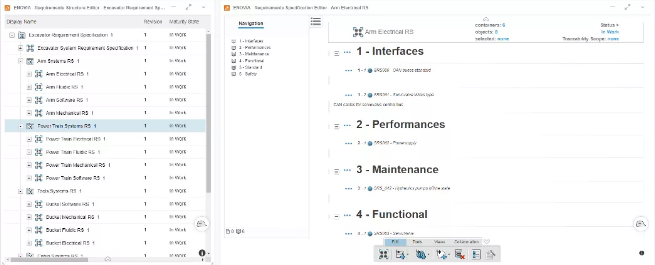

需求结构化与需求工程


02

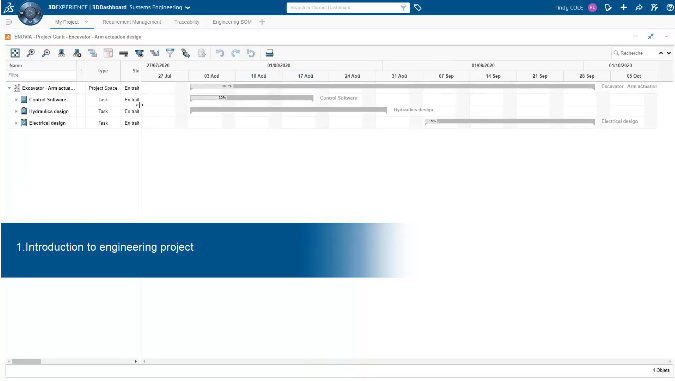

跨专业的系统开发流程


系统工程解决方案完全集成了开发复杂物理产品所需的跨专业建模、仿真、验证和业务流程,使组织能够快速轻松地评估更改请求或者开发新产品或系统,利用基于性能的统一系统工程方法来降低系统和产品开发总成本。


基于模型的系统工程 MBSE可以实现:


  • 需求管理流程

  • 功能分析与系统架构设计

  • 系统仿真与优化

  • 系统集成与验证


03

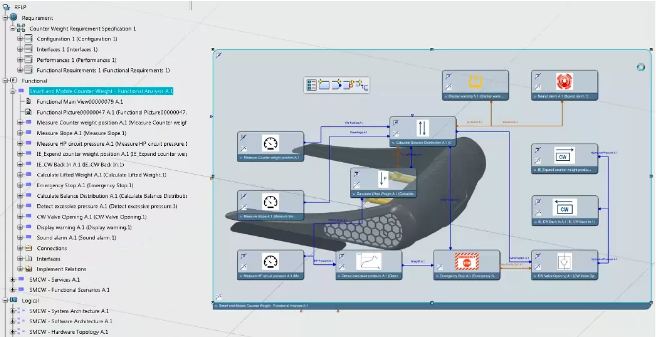

功能&逻辑架构设计


智能稳定系统是一个新增的系统,依据在前期需求层中确立的方案,在功能&逻辑层面继续细化。该子系统是在挖掘机项目中采用RFLP方法并行设计的。这意味着所有确保机器稳定性的强制性要求都已被分析、分组并与功能联系起来,以便在不考虑现有技术解决方案的情况下研究几种可能性。这种功能分析能够定义组成系统的部件的详尽列表。选择的技术解决方案在逻辑视图中进行了描述。


04

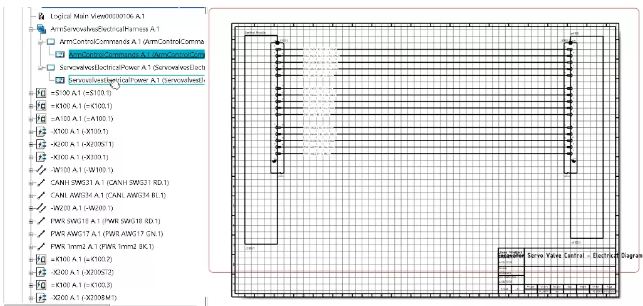

电气架构设计


根据系统复杂性的不同,可以使用系统架构的几种视图。例如,液压和电气原理图可以显示;硬件拓扑表示有助于定义要使用的最佳电子元件;软件架构可以可视化,以跟踪在循环中的硬件。


05

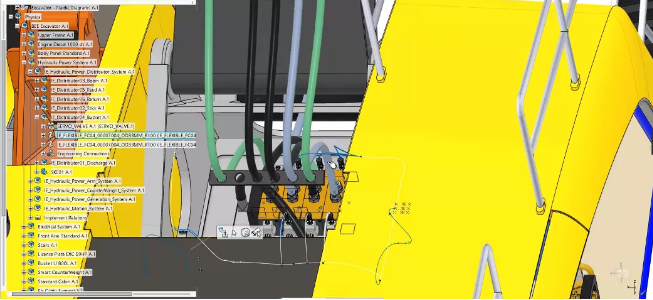

物理架构设计


基于模型的设计方式,构建涵盖机械部件、三维管路、三维线缆等物理设计体系,其参数往往是和需求层以及逻辑层的数据一致的,保证数据源的统一性。


在需求、功能和逻辑之间的联系允许跟踪和证明系统符合所有要求的规范。三维物理表示法是建立最佳系统的精确研究的结果。


06

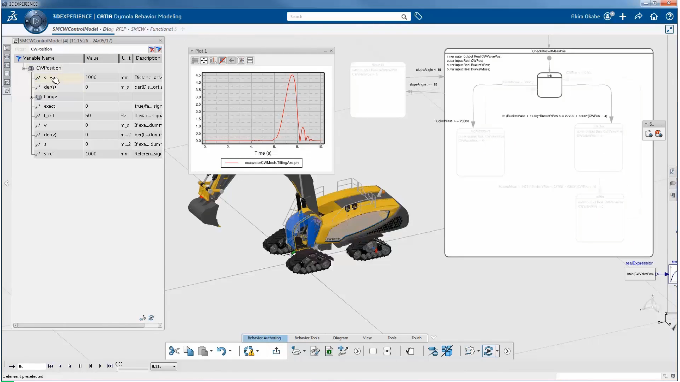

多学科行为仿真优化验证性能


多学科系统仿真系统可建立整车或整机系统架构,定义多个子系统之间的耦合关系,并通过物理接口以及总线等技术,创建模板式仿真模型,不同复杂程度的系统模型可在不变的架构上进行验证,可适用于全系统的早期指标设计以及后期的详细性能验证。


仿真验证是针对具体的物理系统行为进行的,比如车辆控制系统、传动系统等。


07

端到端的需求追溯和影响分析


在完成以上的需求结构化、架构设计和仿真验证后,接下来进行端到端需求的追溯和影响性分析,可以看到,不同的需求条目关联着不同的系统模型和逻辑行为,整个需求覆盖度较高,以及需求追溯性完整的时候,才能保证该研发产品的完整性。


需求追溯到范围包括:


  • 建立全局各层级需求与设计/仿真/试验数据的追溯范围;

  • 实现产品研发全寿期各阶段交付物的追溯关系建立;

  • 对各个开发阶段交付物与需求规格之间的追溯分析:可追溯性分析、模型比较、模式和规则的检查


需求追溯是直观展现众多复杂需求条目之间的关联性,识别无效或错误需求,分析需求覆盖率,完善整个研发流程。


>>>

基于模型的系统工程为企业提供源动力


达索系统3DEXPERIENCE平台能够基于3D数字化模型和单一数据源的系统应用模式,基于系统工程方法构建企业的正向研发体系,通过系统在研发流程、建模仿真、测试验证、平台建设等领域的应用,实现高端产品的创新性研发,为企业提供发展的源动力。
