AutoCAD软件作为全球应用最广泛的计算机辅助绘图与设计软件，在国内拥有数以万计的用户。其中应用最广泛的领域之一用于机械绘图与设计。各个学校也相继开展了相关科目的教学。AutoCAD使人们逐渐摆脱了繁重的手工绘图，实现绘图自动化。通过学习，大多数学生能较好的掌握AutoCAD的操作技能，但是，绘图的效率低，误操作等现象成了我们进一步提高绘图技能的绊脚石。因此，培养良好的绘图习惯，不断总结绘图经验和技巧，及时解决作图过程中存在的问题，是提高绘图效率的手段之一。为提高绘图效率，本文总结了AutoCAD绘图经验和操作技巧及常见问题的解决。
1.1 养成良好的作图习惯
初学者应养成左手操作键盘，右手操作鼠标的良好习惯，避免操作均依赖右手，从而影响绘图速度。还有些操作者（尤其是初学者）容易忽略命令行的提示，进行不必要的操作，影响绘图效率。操作过程中，注意命令行提示才能正确完成所需的操作。
1.2 建立工作样板图形文件
关闭“显示启动对话框”，因为AutoCAD提供的样板图形文件与我国的标准差距较大，没有实用价值，而且每次启动均需要多按一次取消键，影响绘图速度。用户可根据自己的需要设置工作样图。
用户工作样图的设置方法：首先进入AutoCAD绘制新图，将图形界限、图层控制、线型线宽、标注样式、文字样式、单位控制、对象捕捉方式等按需要进行设置，也可绘制出图框和标题栏，然后将此存为“模板”(.dwt)文件，这样用户就建立了自己的工作样图。用户可根据需要建立多个工作样图。当绘制新图时打开相应的样板图形文件即可。从而避免每次绘制新图都要重新设置的麻烦，节省了时间，加快了绘图速度。
1.3 设置自动存盘时间
AutoCAD在使用时，系统默认的自动存盘时间为120分钟。当遇到突然停电或操作不当死机等，如果没有正确的保存会导致所画图形丢失，因此设置自动存盘时间是保护成果的好办法具体操作如下：单击主菜单【工具】下的【选项】，打开【选项】对话框，点击“打开和保存”按钮，将“文件安全措施”保存时间间隔设为所需的时间，一般可设置成5-10分钟。以最大限度保护自己的成果。
1.4 充分利用快速变换图层功能
手工绘图时，一般是先画好中心线后画轮廓线、虚线等。对于计算机绘图教程中也是要先设好图层，然后按照计划依次打开每一层，并在其层上绘出一定线型、颜色的图素，这样不可避免地来回切换图层，影响作图速度。实际上，绘制新图不必如此，可先在一个图层（如在默认的O层）上大刀阔斧地画出“草图”，到了适当的时候，再按预定设想将各图线置于不同层上，即改变图层。操作如下：单击【Object Properties】（物体特性）工具条上的“Make objects’Layer Current"按钮（工具条最左边按钮）然后在作图区选择要去的图层上的任一图形，当前层立刻变换到选取的图形所在层。
1.5 快速改变线段长短
画图时常遇到图线太长或太短，尤其是绘制中心线时。此时若采用延伸（Extend）命令，必须先画出一个边界，然后再延伸，操作较麻烦。可采用拉伸lengthen)命令后，输入DY（动态拉伸）回车，选择拉伸图形的端点，任意拉长或缩短至所需的位置。当然还可以利用夹点功能，鼠标左键单击线段出现三个小方框（蓝色），再点击两侧任一小方框变为红色，成为热点界标，再对它进行伸缩操作。
1.6 巧用正交功能和极轴追踪功能
绘制水平和垂直尺寸较多的图形（如：轴类零件等），如果采用绝对坐标或相对坐标来定线段长度，会大大影响作图速度，此时可打开正交功能(F8)用光标定出大致走向（即上下、左右方向）直接输入长度尺寸即可。
极轴追踪类似于正交设置特性，右击任务栏中【极轴追踪】【设置】极轴角增量设为所需角度。拖动鼠标出现极轴追踪标签，然后将光标移至大致方向，直接输入长度尺寸即可。
1.7 巧用“捕捉自”对象捕捉临时捕捉定点

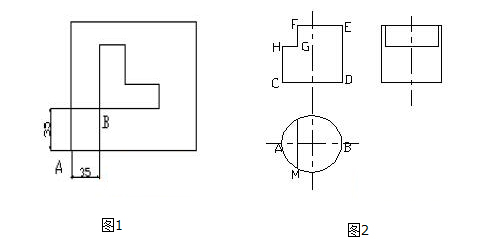

“捕捉自”对象捕捉方式是一种临时捕捉定点方式，是AutoCAD新增的一种以使用户对于一个已知点定位另一个点，就像输入相对坐标一样，但不同的是：这个已知点不必是上一个输入点，这样绘图方法不受任何限制，什么时候需要该点，就可用“捕捉自”临时捕捉该点。如图1，绘制此图形可有很多方法：方法一：用“直线”画外面矩形，然后用“偏移”命令画L形图形，用“修剪”命令剪掉多余线。此法步骤虽清晰，但操作起来较麻烦。方法二：用“矩形”命令画外面矩形，然后用“直线”命令从B点开始，利用自动追踪依次画线完成L形图形。这种方法的技巧在于用“捕捉自”临时捕定B点的位置。操作如下：先单击“直线”按扭，再单击【对象捕捉】工具条上的“捕捉自”按扭，然后捕捉基点A；在<偏移>提示下输入B点对于A点的相对坐标@ 35，35回车，则B点被输入。
1.8 巧用自动捕捉、极轴追踪、自动追踪功能精确定点
首先进行设置：在【草图设置】对话框中选择“启用对象捕捉”、“启用对象追踪、“启用极轴追踪”；并选中对象捕捉设置模式中的“中点”、“交点”、“垂足”；“极轴角增量”设置为30º；“对象捕捉追踪”设置为用所有极轴角设置追踪；然后打开状态栏上的“极轴”、“对象捕捉”、“对象追踪”开关。
绘制如图2所示三视图时，先画俯视图，再画主视图，按投影规律：主、俯视图应“长对正”可以通过绘制参照线，再关闭参照线层的方法来实现。但用沿极轴进行自动追踪的方法则更简便、快捷。操作步骤如下：单击【绘图】工具条中的“直线”按键，将光标移至A点附近，当在点处显示“交点”特征点时，向上移动光标，当过A点出现竖直方向极轴时，将光标沿极轴方向移至C点附近，用鼠标拾取C点，则C点被输入；同样，将光标移至B点附近，当在B点处显示“交点”特征点时，向上移动光标，当出现过B点的竖直方向极轴时，将光标极轴移至D点附近，当出现水平方向，竖直方向极轴的交点时，用鼠标拾取该点，则D点被输入，自D点将光标沿竖直方向极轴向上移动，输入圆柱体的高，得E点，用鼠标拾取过M点和过E点的极轴的交点得F点，沿极轴追踪输入尺寸即得G点，用鼠标拾取过G点和过点C的极轴的交点得H点，闭合到C点，则圆柱体的正面投影被画出。用同样的方法可以画出左视图。
1.9 快速修剪图形
修剪命令中，第一步要求选择边界，此时直接回车，相当于全选。当要剪切多条线段时，要选取多次才能完成，这时可使用fence选取方式。当修剪命令提示选择要剪除的图形时，输入“f”，然后在屏幕上画一条虚线，回车，这时被虚线接触到的图形全部被剪切掉。
1.10 巧用“多行文本编辑器”标注尺寸公差
绘制工程图中常常要进行尺寸公差的标注。可以在标注样式中设置“尺寸公差”标注样式，标注时先用“尺寸公差”标注样式进行标注，然后对不同的上、下偏差值用“对象特性”命令来修改，也可以先修改上偏差，下偏差的值，再进行标注。但这些方法比较麻烦，不太实用。简单实用的方法一：在标注时利用“多行文字编辑器”。方法二：使用“对象特征”命令，点击工具对象特性按扭，打开对象特性命令窗口。如果某个尺寸需要标注公差，则在命令状态下选中该尺寸。然后展开特性命令窗口的公差选项在显示公差项中。选极限偏差项，输入下偏差值。如果还有另一些尺寸需要标注同样数值的公差，点击工具条格式刷按扭，或在修改菜单下选特性匹配项，点击几下瞬间完成。
1.11 巧用图块命令绘制图形
在绘制图形的过程中，如果需要在图中不同的位置，以不同比例和旋转角绘制一些形状完全一样的图形，最有效的方法就是把需要重复绘制的图形先定义成图块，然后以块调用方式绘图。采用图块处理方式绘图，可以成倍地提高绘图速度。若把各种常用的部件如螺丝钉、螺母、轴承等定义成块，构成专用部件图块库。以后绘图时调用则尤为方便。另外可将一些常用符号制成块，如粗糙度，基准号等制成符号库，这样随时插入，既提高了绘图效率又可减少绘图文件的大小。注意最好在O层上进行块的创建，并将颜色、线型和线宽设置为BylaYer(随层)。在插入块图形时，可以按需要的比例进行缩放和旋转任何角度。各个图块也可以用wblock（写块，简捷为w）命令保存为独立的图形文件。而对于表面粗糙度符号、锥度符号，标题栏和明细表等，则需要创建为带有属性的块，在插入时选择所需的属性值即可。
块的制作方法：单击主菜单【Draw】下的【Block Make】，出现块定义对话框。在块定义对话框中有如下几项设置：块名(Block name)、块插入基点(Base Point)、选择块中的实体(Select objects)。定义时应注意块名简单直观，块的插入点位置恰当并符合习惯。制作好块，用Insert命令就可向需要图块的图形中调入图块。
1.12 Word(或.Wps)文件、AutoCAD文件的互插方法
图形文件与文档文件的互插，在平时的工作中会经常遇到。现介绍一下操作方法，如将AutoCAD图形插入到Word文档中，可先将光标定位于插入点，然后在“插入”菜单中选择“对象…”，在“对象”对话框中选择对象类型AutoCAD图形，然后选择“由文件创建”（如果AutoCAD文件已存在），点击“浏览”，找到要插入的AutoCAD图形文件，选中“链接到文件”，点击“确定”即完成操作。再用右键点击插入的AutoCAD图形，用“设置对象格式”对话框对图形在Word文档中的大小进行设置。
1.13 快速调出工具条
在工具栏任意图标处点击右键，即可调出所需的工具条。
1.14 巧妙输入重复命令
当完成一个命令的操作后，接着在“Command”提示符出现时，在按一个空格键、回车键或鼠标确认键，可以很快地重复前一次操作命令。
1.15 快速退出对话框或撤消当前命令
用左手按ESC键可完成退出对话框或撤消当前命令等操作。
2 常见问题的解决方法
(1) 镜像(mirror)命令时，图形与文本同时镜像。
解决方法：输入Mirrtext将默认值“1”改为“0”。然后再用镜像(mirror)命令，可实现图形镜像，文本不镜像。
(2) 虚线、中心线等画出来仍是一条实线。
解决方法：输入ltscale后，增大比例因子。
(3) 进行偏移(0ffect)和移动Move)操作后，没有看到偏移或移动后的线段或图形。
解决方法：增大图形界限后，输入Zoom（缩放）回车，输入A ll（全屏缩放），使整个绘图区正好显示在全屏幕。
(4) 图形失真，绘制的是一个圆，在经过缩放之后，变成了多边形。
解决方法：在点击主菜单【视图】下的“重画”(Redraw)“重生成”(Regen)和“全部重生成”（Regen All），使计算机对图形进行重新处理。或点击主菜单【工具】下【选项】在弹出的对话框中选“显示”将缺省值100增大即可。
(5) “文字”命令输入文本时，文本的高度不能按照使用者设定的字高显示。
解决方法：打开主菜单【格式】下的“文字样式”对话框，将其中的“高度”一栏设为0。这样，在写文本命令时，文字的高度就能随设定而改变。
(6) 在使用“文字”命令时，数字和字母可以正常显示，而中文字则显示为一串问号。
解决方法：在“文字样式”对话框中除标准样式外，在新建一个文字样式，在标准样式和新建样式中，分别放置字母字体样式和中文字体样式。在输入字母时，“文字样式”对话框中选中放置有字母字体样式的标准样式。在输入中文时，“文字样式”对话框中则选中放置有中文字体样式的新建样式。这样，字体的显示就不会互相干扰了。
(7) 在使用“文字”命令写中文时，在未将字体设为旋转的情况下，输入的每个字都发生90º的旋转。
解决方法：“文字样式”中选定的中文字体名前不能有“@”符号。
(8) “图案填充”命令不能执行。
解决方法：可能有两种原因。原因一：“图案填充”对话框中的“比例”过大，要填充的图案被无限扩大之后，显示在需填充的局部小区域中的图案正好是一片空白。此时，只需将“图案填充”对话框中的“比例”调小即可。原因二：提示“未找到有效的图案填充边界”，这说明填充边界不封闭。此时，用“窗口放大”命令观察各个交点，将未封闭处封闭。
(9) 光标不能指向需要的地方。
解决方法：考虑是不是鼠标不灵活，或鼠标坏了。如果排除了鼠标的毛病，检查状态栏，看“捕捉”是否处于打开状态，如果是，则再次点击“捕捉”按钮，切换成关闭。
(10) 个别工具栏丢失了，并且有别于工具栏关闭，因为在其他的工具栏上点击鼠标右键，会发现“丢失”的工具栏实际处于选中状态，并未关闭。
解决方法：使用户界面最小化，找出被遮挡的“丢失”的工具栏。有时，工具栏还可能被拖到桌面边缘，或者隐藏在任务栏的后面，此时要隐藏任务栏，仔细查找。
(11) 当主界面丢失所有下拉菜单文件时，如何补救。
解决方法：在“命令行”后面输入“Menu”，这时出现“Suppor”对话框，点击文件名为“acad”的文件，按“打开”键，这时，主界面丢失的下拉菜单将得到恢复。
(12) 当下拉菜单中缺少“工具”项时，如何补救。
解决方法：在“命令行”后面输入“Menu load”，这时出现“菜单自定义”对话框，点击“菜单栏”选项卡，从左侧“菜单”列表框中选中“工具”菜单项，单击“插入”按钮，“工具”菜单项插入到右侧的菜单栏列表框中，当击“关闭”按钮，这时主界面上添加了“工具”下拉菜单。
3 结束语
AutoCAD是一门灵活性很强的课程，在教学过程中，同学会不断提出许多新问题有待教师去解决。以上是笔者多年从事AutoCAD教学中积累的绘图操作技巧和教学过程中常见问题的解决。希望能对同行及学习AutoCAD者有所帮助。
