如果让机械工程师选择他们最熟悉/常用的文件格式的话，我相信99%的用户会选择DWG和PDF。DWG作为Autodesk的常青树自不用多说，它已经成为工程图纸的事实标准，而PDF由于其免费浏览器(Acrobat Reader)的普及，也成为了电子文档交流沟通的事实标准。尽管Autodesk的DWF(DWFx)文件格式也有着与2D/3D产品非常不俗的集成能力，完全可以媲美PDF文件格式，但在用户普及率方面还是稍显逊色，不容小觑的是PDF除了支持平面文档之外，其在3D支持方面的能力也越来越完善。因此，要求Inventor 支持3D PDF成了用户呼声最高的需求之一，顺应用户的需求，Autodesk在Inventor 2017中支持3D PDF输出。

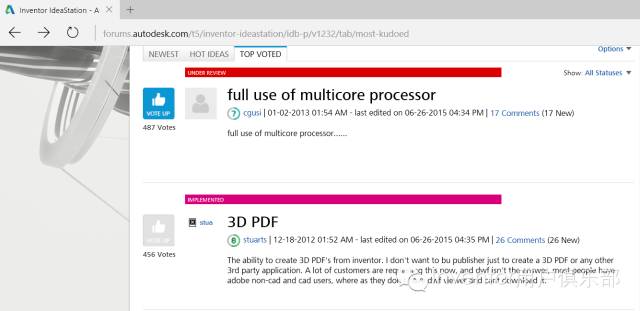

IdeaStation 是Autodesk听取民意的重要平台

一、 如何输出3D PDF文件

1. 将当前Inventor模型（IPT/IAM）输出为3D PDF文件

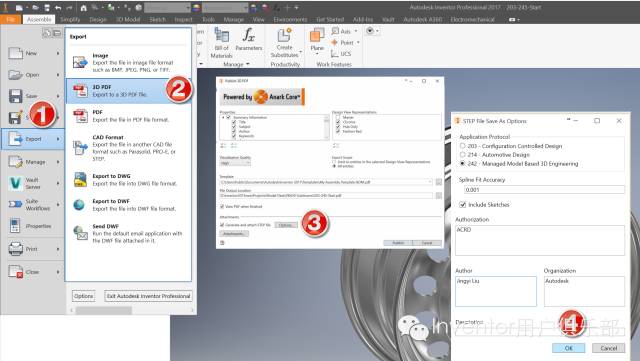

    Inventor 2017支持零件、部件文件输出为3D PDF文件，同时支持输出视图表达（View Representation）, 通过文件下拉菜单，选择输出(Export)，然后选择3D PDF子项，在输出PDF的同时，支持用户选择同步输出STEP文件以及添加其它用户指定附件。见下图。

批量转换Inventor模型（IPT/IAM）为3D PDF文件

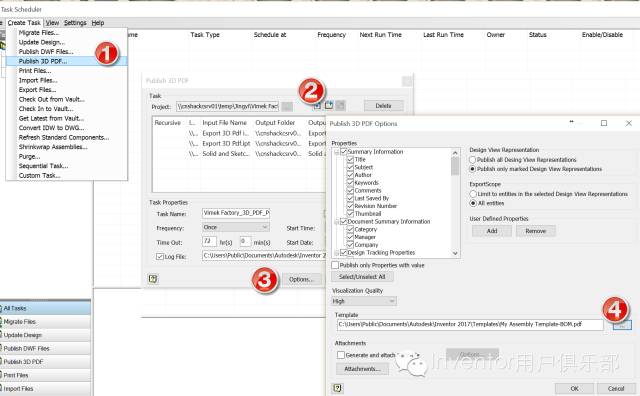

   如果用户希望转换多个模型文件的话，可以通过Inventor 工具集的任务调度器(Task Scheduler)实现批量化转化，见下图。创建任务（Create Task）发布3DPDF（Publish 3D PDF）添加文件设置选项（Option）。

二、 3D PDF模板的个性化定制

1. 3D PDF默认路径

    Inventor 2017安装之后，在用户公共文档(Public documents)路径下，包含了几个样例模板(零件和部件适用模板，空白模板，等)，如果要求不高，这些模板完全可以满足要求。

c:\Users\Public\Documents\Autodesk\Inventor 2017\Templates\*.pdf

2. 自定义模板的方法

如果希望自定义3D PDF的模板，则需要能够修改PDF文件的软件，即Acrobat Pro（专业版，推荐使用X/XI以上版本，本文中我使用的是Acrobat Pro DC版本），或者是Adobe LiveCycle Designer。相比之前，后者更适合一些表单格式的设计，在此，我们以大家熟知的Acrobat Pro产品为基础来介绍。

• 启用JavaScript

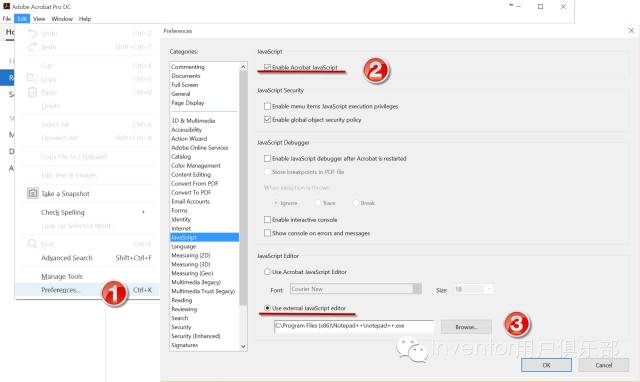

    Inventor 输出3D PDF采用了JavaScript技术来完成将Inventor 中的模型及属性信息的输出，因此，自定义模板必须启用JavaScript。编辑(Edit)下拉菜单首选项(Preference…)JavaScript，参考见下图勾选相应的选项，并配置JavaScript编辑器，大家可以选择用文本编辑器(Notepad,推荐使用一款免费的Notepad ++小工具)。

      如果熟悉了模板的定义方法，完全可以从一张空白的文件开始自定义模板。当然最简便的方法是从样例模板开始。下面的例子中，我们就是从Sample Assembly Template.pdf 文件着手，介绍几个关键的自定义项，其它的自定义大家可以触类旁通。

• 如何插入公司名称和Logo

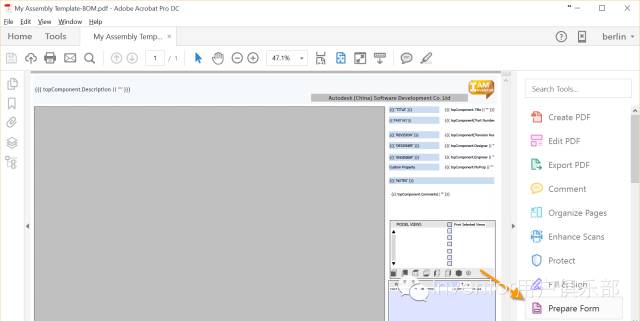

    通过Acrobat Pro打开Template后，如下图所示，此时的PDF仍然不能编辑，必须运行Prepare Form(创建表单)命令后，才能进行模板的编辑。

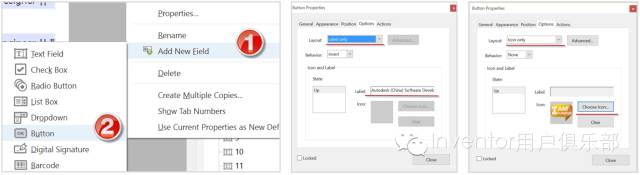

      在模板空白处，鼠标右键，选择添加新域(Add New Field),添加按钮(Button)，对于Logo，将该按钮的设置为”仅图标(Icon Only)”，选择Logo对应的图片文件；公司名称，则将按钮的设置为“仅标签(Label Only)”，在Label处填写公司的名称，参考下图。

• 如何显示用户自定义属性信息

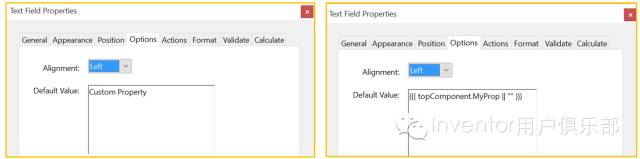

   在样例模板中，已经引用了很多Inventor自带的属性，用户想要再增加，就需要修改模板了。和定义Logo不一样的是，这里需要选择文本域(Text Field)，这里我们放置了两个文本域，一个是作为字段提示，另一个是显示字段的属性值，两者的区别在前者的预设值为用户输入文本，后者是套用其格式语句{{{ topComponent.MyProp || "" }}}。这里，topComponent代表当前输出模型的顶层零部件，装配即为总装文件，零件则对应零件本身，MyProp为我在模型文件中自定义的属性名称，熟悉Inventor的用户应该很清楚。

• 如何增加明细表中的显示项？

      除了上述的自定义外，借助JavaScript还能完成很多个性化的定制，其中Inventor采用的后台技术引擎—AnarkCoreScript中已经封装了很多调用的函数，有编程技术的朋友可以做进一步的了解。

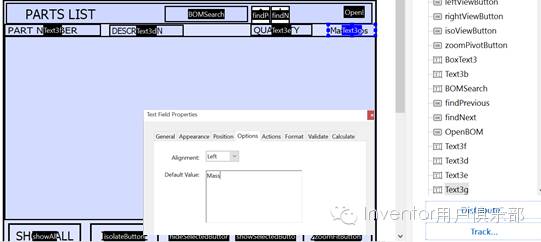

     在样例模板中的明细表中，显示了Part Number（零件代号）、Description（描述）和Quantity（数量）三项，我们来尝试增加一列“质量”列，来说明定义的步骤和思路。首先在表头出，增加一质量显示列，同样是增加文本区域，注意调整其宽度和位置即可，这里就不赘述了。

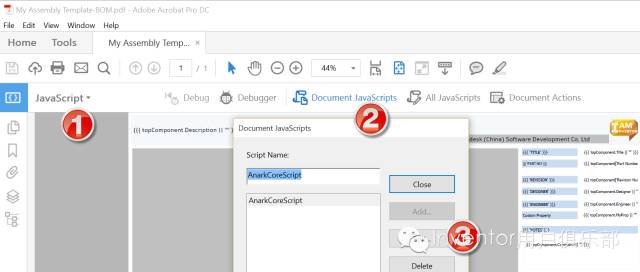

     想要把质量信息在空白列表处显示出来，重点是要通过JavaScript函数将质量属性提取出来，点击JavaScript\Document JavaScript\选择AnarkCoreScript\Edit，参考下图。

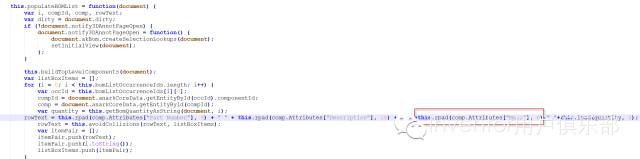

     因为我们希望修改BOM的明细表，因此在Script中搜索PopulateBOMList，在输出字符串rowText这条语句中增加 this.rpad(comp.Attributes[“Mass”],4)，有兴趣的话，可以了解更多关于AnarkCoreScript的相关内容，在此限于篇幅，不做展开。

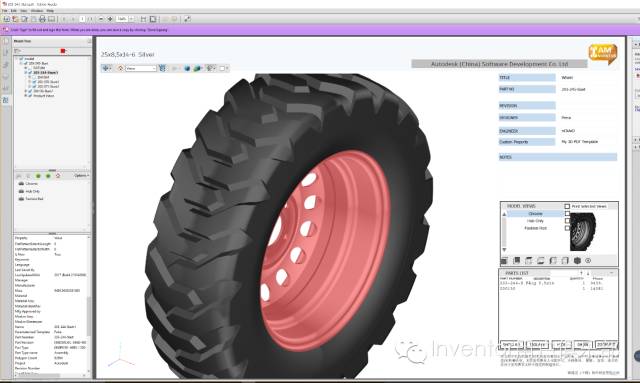

     模板中各个区域的放置位置、区域的大小都可以修改，这里我们就不一一解释了，大家实际操作一下，就会很容易掌握。最终我们完成了模板的修改，最终能输出你所希望希望的出3D PDF文件。
