ASM（Autodesk Shape Manager）是Inventor几何建模的核心算法，很多Inventor的建模功能都是基于它开发出来的。每年ASM都会对Inventor的部分几何建模算法进行增强。下面我就来介绍一下ASM在Inventor 2017里面的一些具体的应用增强。

1. 面延展的增强

在Inventor 2017中，ASM对延展命令使用到的底层API进行替换，把原来使用的Extend-Sheet-Advanced 更换成了Extend-Sheet-General，同时也对延展的功能进行了提升。下面就用几个例子来对部分提升进行说明。

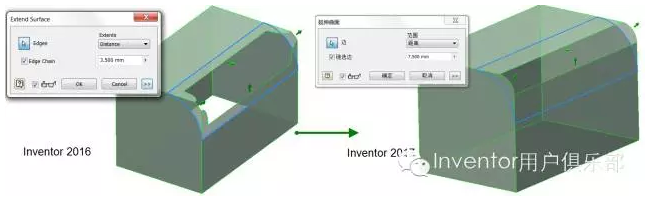

图1所示是在Inventor 2016中延展的面距离较小并且延展出的边界不连续，但在Inventor 2017中可以获得较大距离的延展面并且延展出的边界比较连续和光顺。

图1

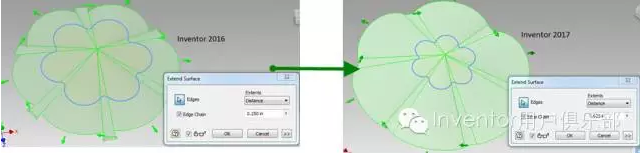

图2所示是在Inventor 2016中延展出的面在拐角处改变了原有面的形状，但在Inventor 2017中能够得到比较合理的延展结果。

图2

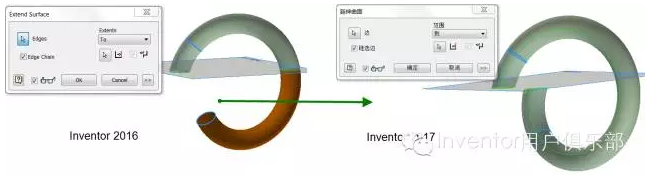

图3所示是在Inventor 2016中从负方向延展到面时会失败的情况，但在Inventor 2017里可以顺利完成。

图3

2. 带角度的规则曲面的创建

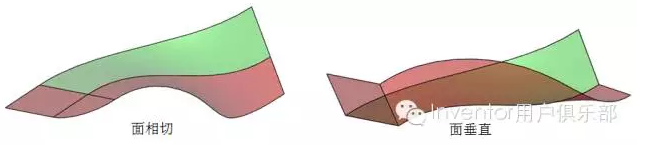

在Inventor 2016中已经支持了基于面相切和面垂直的规则曲面的创建，如图4所示。

图4：Inventor 2016 - 基于面相切和面垂直的规则曲面

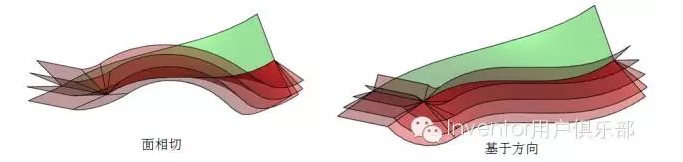

在Inventor 2017中进一步支持了带角度的基于面相切的规则曲面和基于方向的规则曲面的创建，如图5所示。

图5：Inventor 2017 – 带角度的基于面相切和方向的规则曲面

3. 面上的曲线

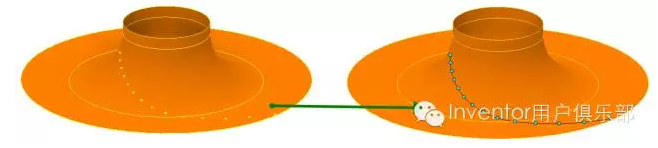

在三维草图中可以基于曲面上的工作点（或任意点）创建在面上的关联且平滑的3D样条曲线。创建出来的曲线是通过边或点，并依附在曲面上。图6所示是泵叶片创建过程中基于泵工作面上的点来创建叶片上的流线。

图6：面上的曲线创建

4. 倒角增强

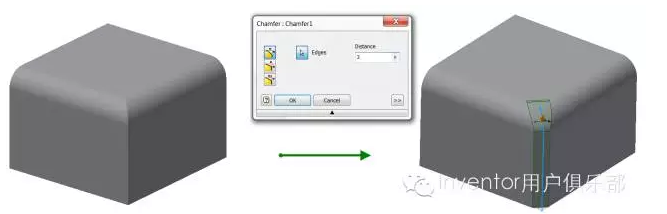

当倒角与转折处的圆角相交时，在Inventor 2016中，对于下面的两种情况（内凹和外凸），倒角将在相交处最终汇于一个点，如图7和图8所示。

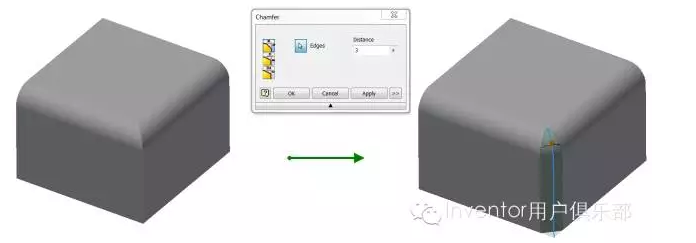

图7：外凸处倒角（Inventor 2016）

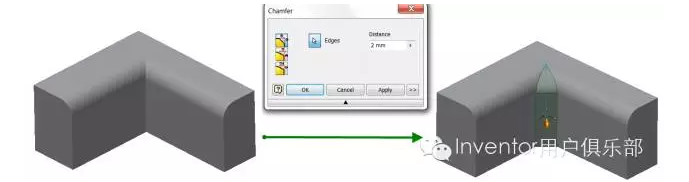

图8：内凹处倒角（Inventor 2016）

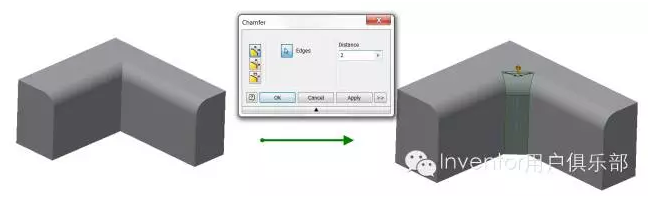

在Inventor 2017中，倒角将在与圆角的相交处继续采用偏移的方式产生结果，如图9和图10所示。

图9：外凸处倒角（Inventor 2017）

图10：内凹处倒角（Inventor 2017）

5. 圆角增强（实体端部滚压）

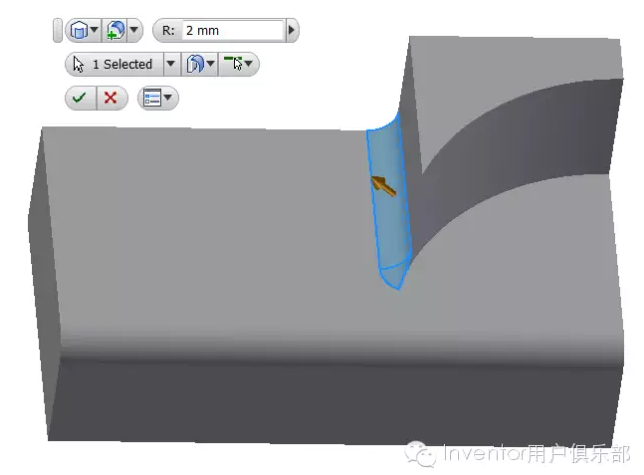

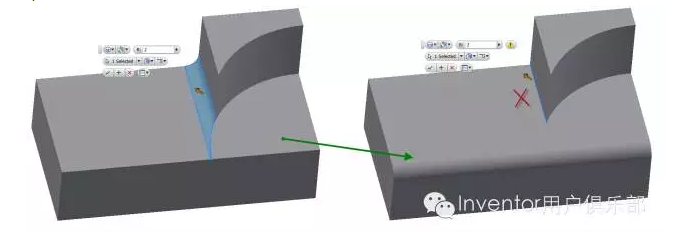

如图11所示，在Inventor 2016中，当参考边（图中箭头所指处）添加了圆角后，再在侧面添加圆角时会在一端与已经存在的圆角进行标准的求交运算时报错（侧面圆角与参考边圆角会有交叉）。

图11

但在Inventor 2017中，对于比较大的圆角半径，当标准的的求交运算出错时，程序会尝试在端部采用实体滚压的方式产生结果，参考图12所示。这也是朝着“不再失败的圆角”做出的一种努力。

图12

6. 螺旋扫描影响质量等属性的计算

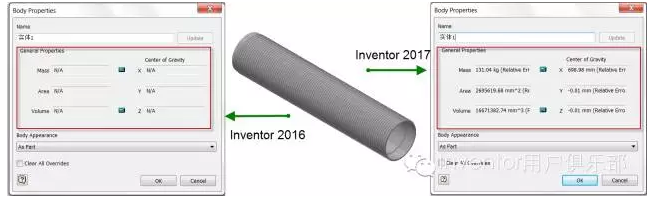

部分用户反映在零件中添加螺旋扫描特征或一周圆形的退刀槽后会出现质量等属性不可计算的情况。ASM在Inventor 2016的SP和Inventor 2017中修复了这个问题，这样在零件中添加螺旋扫描特征或圆周形退刀槽后质量等属性就能正确的计算和显示，如图13所示。

7. 钣金零件在展开模式下的折弯顺序标注号将保持一致性

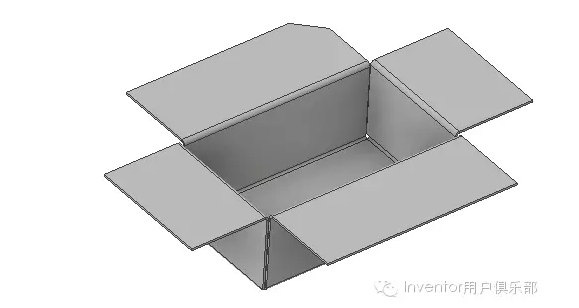

如图14所示的钣金件。

图14

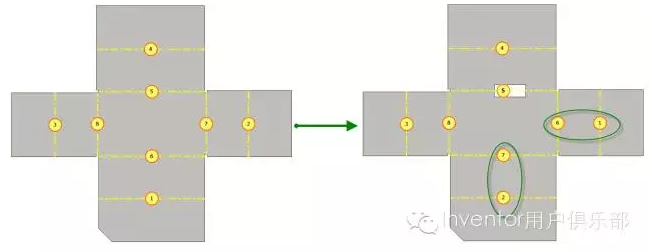

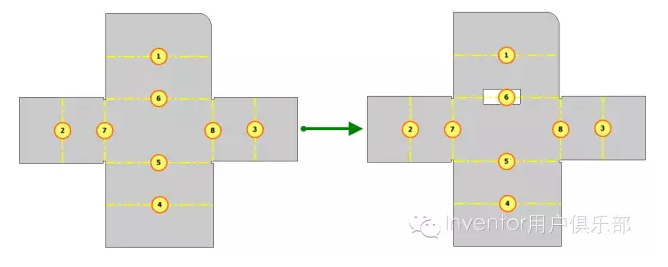

在Inventor 2016中，进入零件的展开模式下，显示折弯顺序标注号如图15（左）所示。回到折叠零件中，展开此钣金件，添加钣金特征（比如添加剪切特征），重新折叠此钣金件，然后再转至展开模式，显示折弯顺序标注号如图15（右）所示，可见其和前面的折弯顺序号已经不一致了。

图15

但在Inventor 2017中，回到折叠零件中，添加钣金特征（比如添加剪切特征），然后转至展开模式，显示折弯顺序标注号和前面的折弯顺序号保持了一致，如图16所示。

图16

8. 钣金零件开口冲压的复原

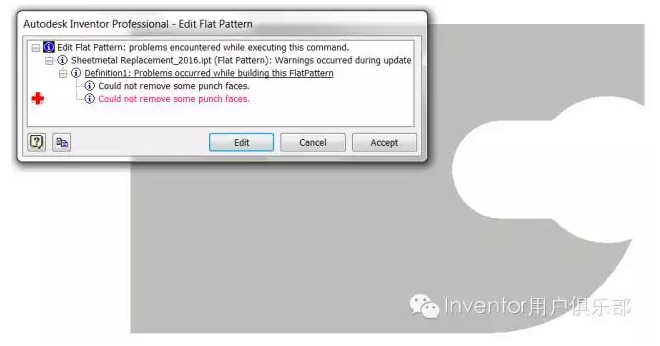

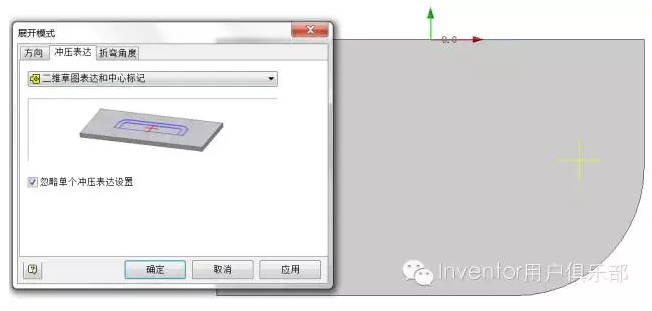

对于开口的钣金冲压，在Inventor 2016及以前版本中，当在展开模式的冲压表达中选择二维草图表达、二维草图表达和中心标记或仅中心标记时程序会报错，如图17所示。

图17

在Inventor 2017中，程序可以把冲压部分复原并显示出来，如图18所示。

图18

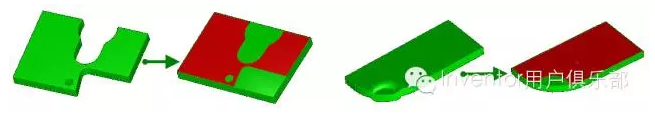

但能够复原的开口的冲压部分也有一定的几何条件要求：开口冲压的相邻的面能够被延展并符合共面的或可以被解析的两个面，例如平面和柱面（和平面相交）、平面和平面、两个非同轴但相交的柱面，简单的例子如图19所示。

图19
